Solartron Metrology

Digitaler Messtaster Orbit-3
Pneumatischer oder Federvorschub
Linearer Messbereich 0-2 mm bis 0-30mm
Genauigkeit ab 0.05% des Messwertes
Wiederholgenauigkeit bis zu 0.05µm.
IP Schutzklasse bis 68
Axialer oder radialer Kabelabgang
Auch als Ø3h6 Schaft erhältlich.

Digitaler Messtaster Jet-Serie (Faltenbalg unabhängig) Orbit-3
Pneumatischer Vorschub durch eingebauten Kolben
Lineare Messbereiche ab 0-2mm bis 0-20mm
Linearität ab 0.05% des Messwertes.
Wiederholgenauigkeit bis zu 0.05 µm
IP Schutzklasse 50
Axialer oder radialer Kabelabgang
Auch als Ø6h6 Schaft erhältlich.

Digitaler Messtaster Feathertouch-Serie Orbit-3
Geringe Anpresskraft ab 0.18N für empfindliche Oberflächen
Pneumatischer oder Federvorschub
Lineare Messbereiche ab 0-2mm bis 0-30mm
Genauigkeit ab 0.05% des Messwertes.
Wiederholgenauigkeit bis zu 0.05 µm
IP Schutzklasse 50
Axialer oder radialer Kabelabgang
Auch als Ø6h6 Schaft erhältlich.

Digitaler Messtaster Ultra-Feathertouch-Serie Orbit-3
Geringe Anpresskraft ab 0.03N für hochempfindliche Oberflächen
Pneumatischer oder Federvorschub
Linearer Messbereich 0-10mm
Genauigkeit ab 0.05% des Messwertes.
Wiederholgenauigkeit bis zu 0.05 µm
IP Schutzklasse 50
Axialer Kabelabgang

Biegetaster
LVDT und Halbbrückentechnologie sowie digital Orbit-3
Pneumatischer oder Federvorschub
Lineare Messbereiche ab 0-0.5mm bis 0-2mm.
Genauigkeit ab 0.05% des Messwertes
Wiederholgenauigkeit bis zu 0.1µm.
IP Schutzklasse bis 68
Axialer oder radialer Kabelabgang

LVDT und Halbbrückentechnologie sowie digitale Orbit-3
Pneumatischer oder Federvorschub
Lineare Messbereiche ab ±1mm bis ±5mm.
Genauigkeit ab 0.05% des Messwertes
Wiederholgenauigkeit ab <0.25µm.
IP Schutzklasse 65
Axialer oder radialer Kabelabgang

Digitaler Minimesstaster Orbit-3
Federvorschub
Linearer Messbereich 0-0.5mm bis 0-1mm
Genauigkeit ab 0.05% des Messwertes
Wiederholgenauigkeit abhängig der Ausrichtung
IP Schutzklasse 60
Radialer Kabelabgang

Elektroniken Orbit-3 – Digitale und Analoge Ein-/Ausgangsmodule
Schnittstellen, Spannungsversorgungen, verschiedene Eingangsmodule

Digitaler Fühlhebelmesstaster Orbit-3
Federvorschub
Linearer Messbereich 0.5mm
Messkraft 5 – 20g
Wiederholgenauigkeit abhängig von der Ausrichtung
IP Schutzklasse 60
Axialer Kabelabgang

Kabellose Ein- und Mehrkanalelektronik zur Übertragung der Signale über Blutooth Class 1. Übertragungsentfernung bis 15m.
IP Schutzklasse 65

Anzeigen für analoge und digitale Messtaster und Wegaufnehmer

Software

Zubehör für analoge und digitale Produkte.

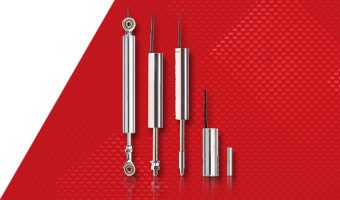

LVDT Technologie sowie digitale Orbit-3
Federvorschub
Linearer Messbereich ab ± 1.5mm bis  ± 150mm
Messkraft Produktabhängig
Individuell konfigurierbar auf Anfrage

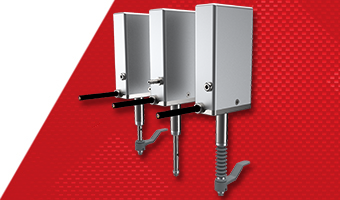

Hochauflösender inkrementaler Messtaster Orbit-3
Pneumatischer oder Federvorschub
Lineare Messbereiche 0-12mm oder 0-25mm
Genauigkeit 0.4µm
Wiederholgenauigkeit 0.1µm
IP Schutzklasse bis 65
Axialer Kabelabgang.

Mini Wegaufnehmer mit kleinen Durchmessern.
Individuell konfigurierbar auf Anfrage

Signalaufbereitungselektroniken für induktive analoge Messtaster und Wegaufnehmer
LVDT oder Halbbrückentechnologie
Diverse analoge Ausgangssignale Strom oder Spannung möglich

Induktiver analoger Messtaster mit integrierter Signalelektronik
LVDT Technologie
Federvorschub
Lineare Messbereiche ab ±1mm bis ±10mm.
Linearität ab 0.2% FSO.
Wiederholgenauigkeit bis zu 0.05 µm
Diverse analoge Ausgangssignale (Strom oder Spannung) möglich.
IP Schutzklasse 65
Axialer Kabelabgang

Induktiver Minitaster
Halbbrückentechnologie
Federvorschub
Lineare Messbereiche ab ±0.25mm bis ±0.5mm
Linearität 1% FSO
Wiederholgenauigkeit ab 0.1µm abhängig der Ausrichtung
IP Schutzklasse 65
Radialer Kabelabgang

Induktiver analoger Messtaster
LVDT oder Halbbrückentechnologie
Pneumatischer oder Federvorschub
Lineare Messbereiche ab ±0.25mm bis ±10mm
Linearität ab 0.5% des Messwertes.
Wiederholgenauigkeit bis zu 0.05 µm
IP Schutzklasse bis 68
Axialer oder radialer Kabelabgang

Induktiver analoger Messtaster Jet-Serie (Faltenbalg unabhängig)
LVDT oder Halbbrückentechnologie
Pneumatischer Vorschub durch eingebauten Kolben
Lineare Messbereiche ab ±1mm bis ±10mm
Linearität ab 0.5% des Messwertes.
Wiederholgenauigkeit bis zu 0.05 µm
IP Schutzklasse 50
Axialer oder radialer Kabelabgang

Induktiver analoger Messtaster Feathertouch-Serie
Geringe Anpresskraft ab 0.18N für empfindliche Oberflächen
LVDT oder Halbbrückentechnologie
Pneumatischer oder Federvorschub
Lineare Messbereiche ab ±0.5mm bis ±10mm
Linearität ab 0.5% des Messwertes.
Wiederholgenauigkeit bis zu 0.05 µm
IP Schutzklasse 50
Axialer oder radialer Kabelabgang

Induktiver analoger Messtaster Ultra-Feathertouch-Serie
Geringe Anpresskraft ab 0.03N für hochempfindliche Oberflächen
LVDT oder Halbbrückentechnologie
Pneumatischer oder Federvorschub
Linearer Messbereich ±10mm
Linearität ab 0.5% des Messwertes.
Wiederholgenauigkeit bis zu 0.05 µm
IP Schutzklasse 50
Axialer oder radialer Kabelabgang
